Productdetails
Plaats van herkomst: China
Merknaam: Friendship Machinery
Certificering: CE, ISO
Modelnummer: DBDH-1500
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1 set
Prijs: Customized
Verpakking Details: Houten doos, standaard overzeese verpakking
Levertijd: 20 tot 30 Werkdagen
Betalingscondities: T/T, L/C
Levering vermogen: 5-30 sets per maand
Web hoogte: |
3001500mm |
Webdikte: |
516mm |
Flensbreedte: |
150500mm |
Flanke dikte: |
532mm |
Straal lengte: |
400015000mm |
Maximaal balkgewicht: |
≤8° |
Web hoogte: |
3001500mm |
Webdikte: |
516mm |
Flensbreedte: |
150500mm |
Flanke dikte: |
532mm |
Straal lengte: |
400015000mm |
Maximaal balkgewicht: |
≤8° |

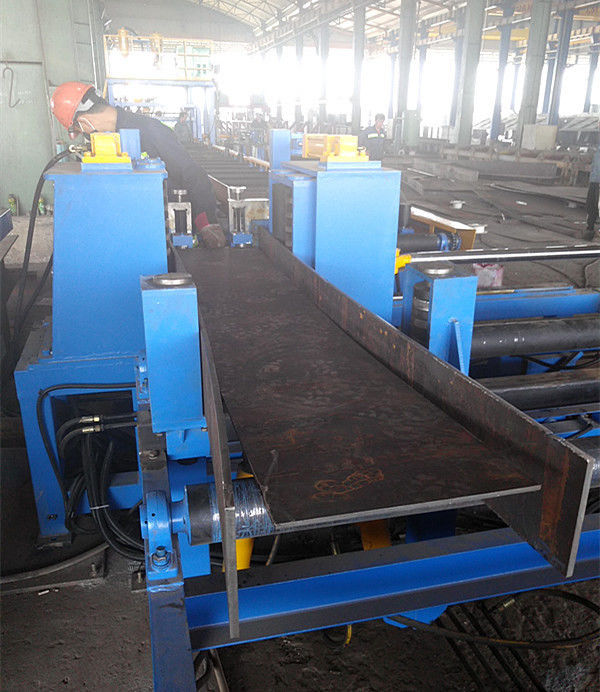

DBDH-1500 Eindassemblage machine
1. Inleiding
De machine voor het monteren van de einden zal de platen volgens de specificaties in H-vorm monteren en op het eind plaats lassen.hydraulisch systeem en elektrisch besturingssysteem.
De hoofdmachine bestaat uit een web-elevatie-mechanisme, een uitlijningsmechanisme voor de uiteinden en een overbrengingsmechanisme.
Een rollenconveyor wordt aangedreven door een motor die het werkstuk in de gastmachine stuurt.Er zijn hydraulische omkering mechanismen aan beide zijden van de roller die kan draaien en adsorberen de flensplaten aan beide zijden van de roller op magnetische gids wiel, zodat het aan beide zijden van de staande flensplaat H-vorm kan maken met de middenvlakke webplaat.
2. TechnischeParameters
● Webhoogte: 300-1500 mm
● Webdikte: 5-16 mm
● Breedte van de flens: 150-500 mm
● Flensdikte: 5-32 mm
● Balklengte: 4000-15000 mm
● Maximaal balkgewicht: 4000 kg
● Hoek van drijving van de doorsnede: ≤ 8°
| ● Webhoogte | 300-1500 mm |
| ● Webdikte | 5-16 mm |
| ● Breedte van de flens | 150-500 mm |
| ● Flensdikte | 5-32 mm |
| ● De lengte van de balk | 4000-15000 mm |
| ● Maximaal gewicht van de balk | 4000 kg |
| ● Hoek van drijving van de dwarsdoorsnede | ≤ 8° |
3.Verschaffingsklasse
● Hoofdmachine: 1 set
● Roltransporter: 3,4 m * 4 stuks
● Zijdelingse omverwerper: voor-/achterzijdse omverwerper, magnetisch wiel
● Hydraulisch systeem: hydraulisch pompstation, hydraulische cilinder en oliepijp
● Elektrisch bedieningssysteem: elektrische bedieningsbox
● Opmerking: Co2-sweismachine wordt door de koper geleverd en met handmatige montage
