Productdetails
Plaats van herkomst: China
Merknaam: Friendship Machinery
Certificering: CE, ISO
Modelnummer: HYJ-60
Betaling & het Verschepen Termijnen
Min. bestelaantal: 1 set
Prijs: Customized
Verpakking Details: Houten doos, standaard overzeese verpakking
Levertijd: 20 tot 30 Werkdagen
Betalingscondities: T/T, L/C
Levering vermogen: 5-30 sets per maand
- rechtlijningssnelheid: |
6.5m/min |
- materiaal van de persrol: |
42GrMo |
- aangedreven rollenmateriaal: |
40Cr smeden |
Productie: |
Productielijn voor H-balk |
- aangedreven motor: |
5.5KW |
- maximale systeemdruk: |
14MPa |
- rechtlijningssnelheid: |
6.5m/min |
- materiaal van de persrol: |
42GrMo |
- aangedreven rollenmateriaal: |
40Cr smeden |
Productie: |
Productielijn voor H-balk |
- aangedreven motor: |
5.5KW |
- maximale systeemdruk: |
14MPa |

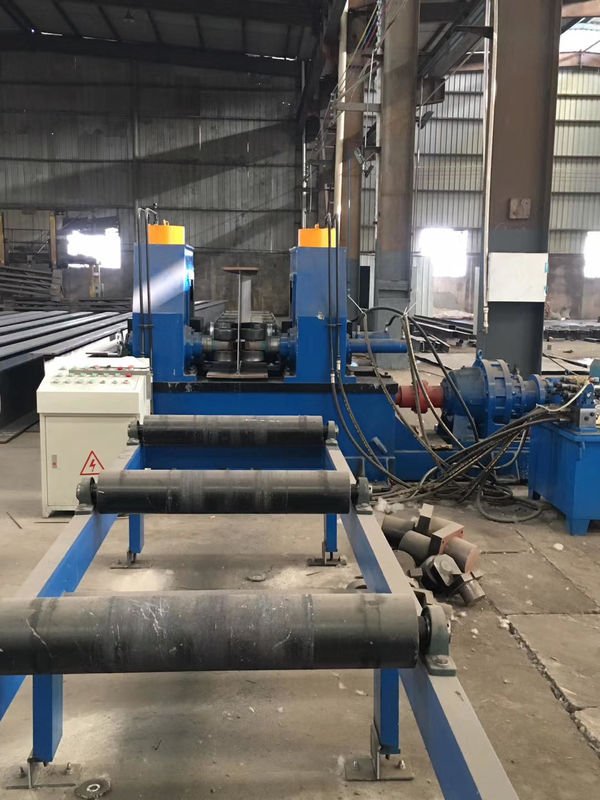

HYJ-60 H beam flange hydraulische rechtmachine
1. Technische parameters
● Breedte van de flens: 200-800 mm
● Maximale dikte van de flens: 6-60 mm (alleen Q235-staal)
● Minimale hoogte van het web: 200 mm (bij web met een hoogte van 200-350 mm en een flensdikte van minder dan 16 mm, gebruik een rechtmakende kleine rol,bij gebruik van de hoofdroller moet de webhoogte meer dan 350 mm bedragen)
● Aangedreven systeem:
- type aangedreven motor en reducer: BWED-15KW-4P
- reducermerk: Changzhou Wunan, China
- rechtlijningssnelheid: 6,5 m/min
- materiaal van de persrol: 42 GrMo
- gedreven rolmateriaal: 40Cr smeden
● Hydraulisch systeem:
- aangedreven motor: 5,5 kW
- maximale systeemdruk: 14Mpa
- algemene werkdruk: 10 Mpa
- verbinding van de cilinder met de schuifbal: koppeling van de bal en de stopcontact
● Hoofdvermogen: 15 kW
● Verhouding tussen de dikte en de breedte van de flens (materiaal van het werkstuk is Q235)
| T | 12-14 | 14 tot 20 | 20 tot 24 | 26-30 | 30-35 | 40 tot 50 | 50 tot 60 |
| W | 200 tot 800 | 250-800 | 280-800 | 300-800 | 350-800 | 400-800 | 600-800 |
| - type aangedreven motoren en reducenten | BWED-15KW-4P |
| - merk van de reducer | Changzhou Wunan, China |
| - rechtlijningssnelheid | 6.5m/min |
| - materiaal van de persrol | 42GrMo |
| - aangedreven rollenmateriaal | 40Cr smeden |
| - aangedreven motor | 5.5 kW |
| - maximale systeemdruk | 14Mpa |
| - algemene werkdruk | 10Mpa |
| - verbinding van de cilinder met de schuifbalk | met een vermogen van niet meer dan 10 W |
| ● Hoofd aandrijving | 15 kW |
2. Prestatiesen kenmerken
H-balk hydraulische rechtmachine wordt gebruikt voor de correctie van de flanke van H balk.het buigt de flens van de I- of H-balk wanneer de balk door het gat gaat.
De uitrusting bestaat uit een elektromotor, een reducer, een stuurwielcorrectieapparaat, een initiatiefhefcylinder, een ex, een mainframe, een standaard, een hydraulisch systeem,voor-/achterste opheffende rolrek van het slingertype en het elektrische bedieningssysteemHet corrigeringsmechanisme is compact, stevig en gemakkelijk te bedienen.
